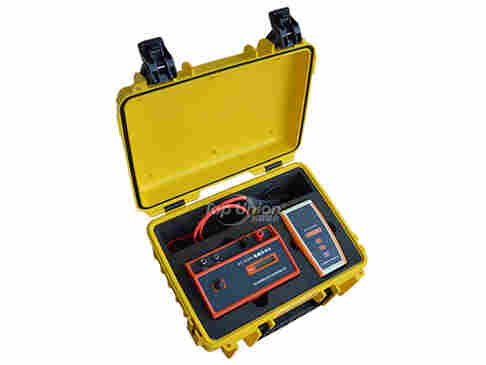

产品简介

从多根电缆中准确识别出其中某一根目标电缆，是电力电缆工程师和电缆工经常遇到的技术问题。电缆识别仪目的是为了避免误锯带电电缆而引发的严重事故。

电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替*仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将电缆识别仪接入正在运行的电力电缆！



产品特点

• 手持接收机自动识别并显示结果，确保电缆识别的结果*准确。轻巧强大，方便携带。

• 适用于已停电的电缆的现场识别。只要您的目标电缆已停电，就能用本仪器将目标电缆从多根电缆中准确识别出来。

• 识别时，需要同时使用本仪器的发射机和手持接收机。

• 发射机采用脉冲电流原理，给电缆线芯注入*值为100 A 的脉冲电流信号，该电流在目标电缆周围产生电磁场。

• 手持接收机通过感应夹钳准确测量到电磁场信号。因电流有方向性，故磁场信号也有方向性。

发射机技术参数

工作电源	内置12.6V/2.2AH锂电池
指示	电池电量指示
脉冲电压	500V
脉冲电流	*100 A （取决于回路电阻的大小）
脉冲频率	10次/分钟
脉冲宽度	10 ms
现场连续工作时间	> 10 小时
显示	正显液晶显示屏，阳光下可清晰显示
工作温度	-25～60℃
环境湿度	≤80%RH，无结露
储存条件	-20℃~50℃，≤95％RH, 无结露
体积	长180mm×宽110mm×高100mm
主机净重	~1250g（含电池）



接收机技术参数

工作电源	2 节1.5 V 、5号碱性电池
指示	信号强度显示
夹钳	内径 Ø 180mm柔性夹钳
增益调节	10级 (-3 dB … 24 dB)
现场连续工作时间	>50 小时
显示	高亮LED灯，阳光下可清晰显示
工作温度	-25～60℃
环境湿度	≤80%RH，无结露
储存条件	-20℃~50℃，≤95％RH, 无结露
体积	长150mm×宽80mm×高40mm
主机净重	~220g（含电池）
